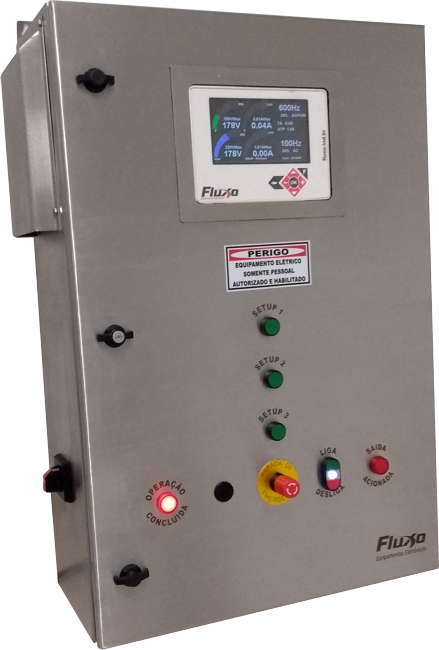

UFX 7 - SUÍNOS

O insensibilizador de suínos UFX 7 é um equipamento para instalação em sistemas de abate manual em box, restreiner manual e restreiner automático de frigoríficos de médio e grande porte. Este equipamento insensibiliza através do método de 3 pontos (eletronarcose), deixando o suíno completamente inconsciente antes do abate. Com seu sistema único de controle do sinal, onde o sinal da cabeça e do peito tem meios diferentes de controle, obtemos melhor qualidade de carne, menor número de fraturas e menor índice de salpicamento, além do cumprimento às exigências do bem estar animal da WAP (World Animal Protection). Equipamento montado de acordo com a NR10 e opcional com a NR12.

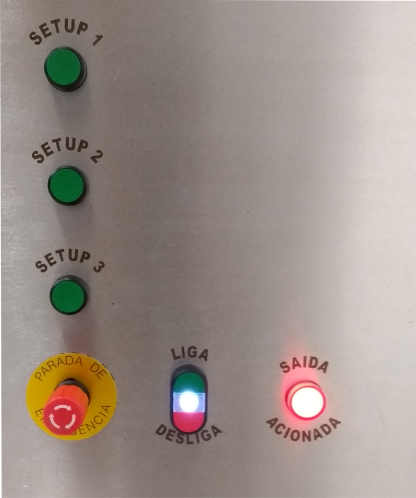

Com os 10 setups programáveis é possível alterar os parâmetros da insensibilização com mais facilidade, deixando registrado os valores ideias para cada situação de abate.

CARACTERÍSTICAS TÉCNICAS

  • Tensão de alimentação de 220V 50/60Hz;
  • Seleção da forma de onda;
  • Tensão de saída de 30 a 400V;
  • Corrente de saída ajustável de 0,5 a 6A;
  • Frequência de saída ajustável de 20 a 3000Hz;
  • 10 Setups para programação;
  • Contador de número de disparos da insensibilização;
  • IHM com tela LCD TFT 7” colorida de alto brilho;
  • Porta para comunicação serial RS485 por protocolo MODBUS RTU no módulo;
  • Três idiomas de operação (Português, Inglês e Espanhol);
  • Exibição por barra gráfica na IHM dos valores de tensão e corrente;
  • Recursos de proteção e segurança do equipamento;
  • Proteção contra sobrecargas por software e hardware;
  • Proteção contra altas temperaturas de operação;
  • Monitoramento da rede elétrica para proteção do equipamento;
  • Em conformidade com a norma NR10 e opcional com NR12;
  • Dimensões do painel montado em aço inox: 900x660x260mm;
  • Grau de proteção IP65 com canalização dos dutos de ar, sem canalização IP54;
  • Chave geral com dispositivo para bloqueio e aplicação de cadeado.

ACESSÓRIOS

SUPERVISÓRIO DE INSENSIBILIZAÇÃO

Com o sistema supervisório de insensibilização, os dados da insensibilização são lidos diretamente do equipamento e armazenados em um banco de dados que possibilita a geração de relatórios, na forma de gráficos ou tabela de valores, possibilitando também gerar documentos em formato PDF.

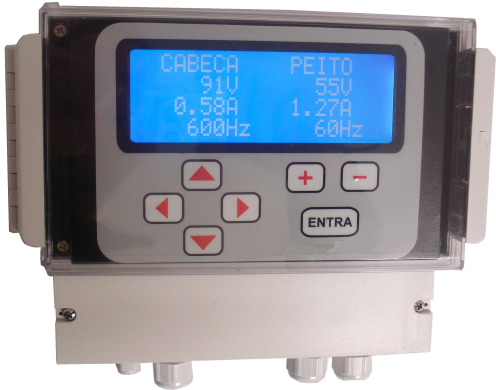

AQUISITOR DE DADOS

Interligado ao módulo eletrônico do UFX 7, o aquisitor de dados recebe informações de corrente, tensão, frequência e tempo lidas no processo e as retransmite através de comunicação MODBUS ao supervisório e/ou também ao Indicador Digital FX-100.

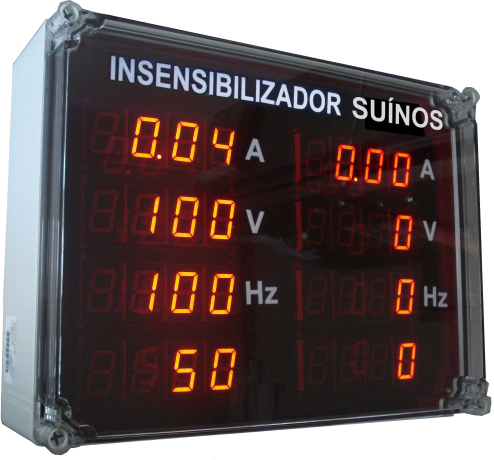

INDICADOR DIGITAL FX-100

Com LED de alta intensidade, o Indicador MODBUS FX-100 desenvolvido pela Fluxo permite ao usuário visualizar mesmo a distância os valores presentes no processo.
